使用素子の知識、選択基準と正しい使い方：高ｆｔ素子（高周波用）

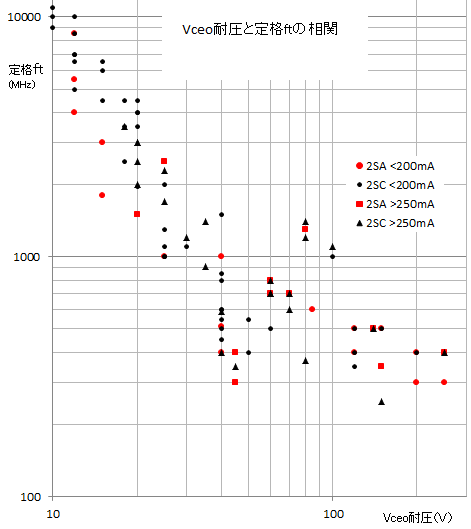

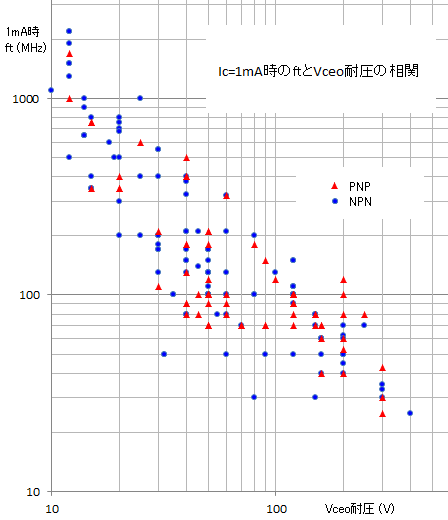

NFBのゲインクロスを10MHzより高くする場合、高域特性の限界で示したように増幅素子のｆｔ（トランジション周波数）はその10倍以上の値を必要とします。 したがって、なるべくｆｔの高い品種を選びたいが、増幅素子単体のゲインと位相特性で触れている通り、高周波用途のトランジスタは低周波用途で必要な高hFE、低雑音、高耐圧の特性とは両立せず、オーディオ用のアンプでは非常に使用できる箇所が限定されます。 高ｆｔ素子で最も影響が大きいのが耐圧で、ベース走行時間を早めるためにベースを薄くすると耐圧が犠牲になる。 右の図は代表的な品種のVce耐圧とｆｔの関係をグラフ化したものですが、定格ｆｔで1GHzを超える物は耐圧40Vを超えるとほとんどない。（わずかに数品種が突出した位置にあるが、入手不可能） 数値だけを見れば、NFBゲインクロスを50MHzまで伸ばしたい場合ft=500MHzで良いので100V以上の品種もありそうだが、定格のｆｔは数10mA以上のかなり大電流を流した場合であり、実際に使う電流値（1～5mA）ではｆｔの値はかなり小さくなってしまいます。 小電流（1mA）でのｆｔの値をカタログから読みとったのが次のグラフで、1mA時にftが300MHz以上の品種は耐圧40V止まりなのが分かります。(唯一の60V耐圧はA1433/C3504) 1mAで1GHzを超えるのは耐圧12V以下の高周波用のみで、カスコードを使って印加電圧を数Ｖに下げれば何とか使えますがｶｽｺｰﾄﾞ石のｆｔが低いと不安定になるので高くても1GHzクラスの方が使いやすい。 ハイパワーアンプで使う300V以上の品種は1mA時ｆｔは40MHz以下なので、少し電流を増やして実効ｆｔを上げないといけない。250V耐圧までなら数mAで100MHzを超えて来るのでゲインクロス10MHzでも安心して使えます。 高耐圧素子の所で説明したように、無理にftの高い素子を使うと薄いベースでｺﾚｸﾀ出力ｲﾝﾋﾟｰﾀﾞﾝｽが下がり、大振幅時の歪が劣化します。オーディオ帯域ではやみくもに高ft素子は使わずに定格ftで100～200MHz程度の物が性能的にバランスが良い。 （低雑音用のA970/C2240でも1mA時ft=100MHzなので120V耐圧では決してｆｔが低いわけではない） ●高耐圧品種（Vceo＞120V） 高耐圧でかつft>300MHzの品種。入手性の良い物だけをピックアップしました。 価格は2025年３月時点での市場最安値。NECのは耐圧が高い分Cobは大きめ。その他は三洋の独壇場ですが、電流容量の大きな物は小電流でのｆｔは小さくなります。 メーカー PNP　/　NPN Vceo Ic(mA) Pc(W) ft(MHz) @mA Cob(pF) 外形 価格\ NEC 2SA1546/2SC4001 250 100 1.3 300 10 5/3.5 To-126 64/110 三洋 2SA1406/2SC3600 200 100 1.2 400 10 2.3/1.8 To-126 88/88 三洋 2SA1407/2SC3601 200 150 1.2 400 10 3/2.5 To-126 264/331 三洋 2SA1476/2SC3782 200 200 1.5 400 10 3.1/2.6 To-220 220/198 三洋 2SA1540/2SC3955 200 100 1.3 300 10 2.4/1.9 To-126 132/132 三洋 2SA1541/2SC3956 200 200 1.3 300 10 3.2/2.7 To-126 196/55 三洋 2SA1404/2SC3598 120 200 1.2 500 10 2.7/2.0 To-126 165/178 三洋 2SA1405/2SC3599 120 300 1.2 500 50 4.3/2.9 To-126 242/154 三洋 2SA1538/2SC3953 120 200 1.3 400 10 2.8/2.1 To-126 110/132 三洋 2SA1539/2SC3954 120 300 1.3 400 50 4.4/3.1 To-126 154/132 ●中～高耐圧品種（60V＜Vceo＜110V） 日立の高ｆｔ品種は入手困難。松下もPNP側が市場に出ていない。（C1360はhFEが低い） 三洋のA1433/C3504以外は大電流用途で、1mA時のｆｔは100MHz前後になります。 メーカー PNP　/　NPN Vceo Ic(mA) Pc(W) ft(MHz) @mA Cob(pF) 外形 価格\ 日立 2SC5390 110 200 1.4 >1000 10 3.5 To-126FM 入手困難 日立 2SC4708 100 200 1 >800 10 6 To-126FM 入手困難 東芝 2SC4479 100 500 1.5 1100 100 5 To-126 198 松下 2SA1487/2SC1360A 85/60 50 1 500 10 2.7/1.5 To-92L --/33 日立 2SA1960/2SC5225 80 300 0.63 1300/1400 50 2.9/3.0 To-92 入手困難 三洋 2SC4563 80 500 1.3 1200 50 4.4 To-126FM 108 三洋 2SA1537/2SC3952 70 500 1.3 700 50 5.4/3.6 To-126FM 127/154 三洋 2SA1536/2SC3951 70 300 1.3 600 50 3.1/2.4 To-126FM 264/99 三洋 2SA1403/2SC3597 60 500 1.2 800 50 5.2/3.4 To-126 132/88 三洋 2SA1433/2SC3504 60 50 0.9 700 10 1.7/1.5 To-92L 75/66 三洋 2SA1402/2SC3596 60 300 1.2 700 50 3.0/3.0 To-126 33/154 ●中耐圧品種（30V＜Vceo＜45V） 電流定格が200mA以上の品種は1mAでのｆｔは200MHz以下。それ以外の小電流用は1mAでｆｔは300MHzを超えます。30～40Vクラスで1GHzに達するのは2SA711だけ、C1412は入手不可。 このグループはいずれもCobが小さく、±20VまでのOPアンプ的な用途の電圧段用に使いやすい。 メーカー PNP/NPN Vcbo Vceo Ic(mA) Pc(W) ft(MHz) @mA Cob(pF) 外形 価格\ 東芝 2SC383 50 45 50 0.3 450 5 1.5 To-92 44 富士通 2SC1412 45 40 150 0.6 1500 40 2.5 To-5 can 入手困難 NEC 2SA711 50 40 100 0.3 1000 10 2.5 To-18 Can 286 NEC 2SC1189 50 40 30 0.25 850 10 0.5 To-92 110 日立 2SC917 40 40 50 0.3 800 10 1 To-18 Can 165 東芝 2SC382 40 40 50 0.25 800 2 1.1 To-92 33 東芝 2SC863 60 40 25 0.175 600 5 1.5 To-18 Can 286 日立 2SC1376 40 40 500 0.3 590 30 2.7 To-18 Can 297 松下 2SC563A 40 40 25 0.3 550 5 Cre0.23 To-18 Can 250 松下 2SC1688 50 40 30 0.4 550 5 1.5 To-92 75 NEC 2SA1458 40 40 200 0.25 510 10 2.5 SST 39 NEC 2SA1461 40 40 200 0.2 510 10 2.5 SC59 16.5 NEC 2SC3731 40 40 200 0.25 510 10 2.5 SST 39 NEC 2SC3734 40 40 200 0.2 510 10 2.5 SC59 11 NEC 2SA1005 40 40 30 0.25 400 1 1.1 To-92 27.5 NEC 2SA1226 40 40 30 0.2 400 1 1.1 SC59 11 NXP BF840 40 40 25 0.25 380 1 Cre0.3 SC59 32 NXP BF550 40 40 25 0.25 325 1 Cre0.5 SC59 - ソニー 2SC2009 35 35 25 0.25 630 1 1.4 To-92 75 NEC 2SC1393 30 30 20 0.25 700 2 Cre0.35 To-92 55 東芝 2SC2348 30 30 20 0.25 650 2 Cre0.3 To-92 88 東芝 2SC1923 40 30 20 0.1 550 1 Cre0.7 To-92 10 東芝 2SC2714 40 30 20 0.1 550 1 1 SC59 15 NEC 2SC605 30 30 20 0.15 480 2 0.5 ﾏｲｸﾛﾃﾞｨｽｸ 11 ●中～低耐圧品種（20V＜Vceo＜25V） 耐圧が20V前後になると、ｆｔも数GHzの物が入手できます。 4GHzクラスで数10円で、非常にポピュラーな2SC535でも1GHzに近いｆｔを持つ。 A1224/C1253, A1723/C3950は±12V電源で50Ω負荷をドライブできます。 A983は非常にまれなPNPのフォワードAGC用で、Cobが非常に小さい。 メーカー PNP/NPN Vcbo Vceo Ic(mA) Pc(W) ft(MHz) @mA Cob(pF) 外形 価格\ NEC 2SA1224 40 25 250 0.8 2500 50 Cre4 To-5 can 432 NEC 2SC1260 45 25 30 0.25 2000 6 To-18 Can 440 NEC 2SC1253 45 25 300 0.8 2000 50 To-5 can 385 NEC 2SC1252 45 25 300 0.8 1700 50 2 To-5 can 648 NEC 2SC852 45 25 80 0.5 1100 20 2 To-5 can 330 NEC 2SC1254 45 25 30 0.25 1000 6 To-18 Can 220 NEC 2SC800 30 25 10 0.1 1000 2 0.5 ﾏｲｸﾛﾃﾞｨｽｸ 213 NEC 2SA983 30 25 20 0.2 1000 3 0.5 十字型 128 東芝 2SC1553 20 20 30 0.175 4500 5 0.9 To-18 Can 入手困難 東芝 2SC2499 20 20 30 0.3 4000 5 0.9 To-92 33 東芝 2SC3099 20 20 30 0.15 4000 5 0.9 SC59 27.5 東芝 2SC2498 30 20 50 0.3 3500 10 1.15 To-92 66 NEC 2SC2952 30 20 250 0.8 2500 80 1.8 To-5 can 150 三洋 2SC3950 30 20 500 1.3 2000 50 6 To-126 95 日立 2SC1747 40 20 100 0.3 1960 20 ＜2 To-18 Can 128 三洋 2SA1723 30 20 300 1.2 1500 50 5.8 To-126 495 東芝 2SC3123 30 20 50 0.15 1400 2 0.4 SC59 22 松下 2SC1215 30 20 50 0.4 1200 2 Cre1 To-92 55 東芝 2SC390 30 20 20 0.15 1000 2 0.5 To-18 Can 44 日立 2SC535 30 20 20 0.1 940 3 0.9 To-92 18 日立 2SC2620 30 20 20 0.1 940 3 0.9 SC59 6.6 NEC 2SC2223 30 20 20 0.15 600 1 1 SC59 11 ●低耐圧品種（Vceo＜19V） 本格的なＲＦ用品種になり、特にftの高いチャンピオン品種以外は比較的安価に入手できます。 数GHzのＴｒは数cmの配線でもインダクタンス成分ですぐ発振するので、慣れないうちは下手に手を出さない方が良い。 メーカー PNP/NPN Vcbo Vceo Ic(mA) Pc(W) ft(MHz) @mA Cob(pF) 外形 価格\ NEC 2SC2408 35 18 150 0.6 3500 50 1.25 To-92 22 NEC 2SC1426 35 18 150 0.8 2500 50 1 To-5 can 420 日立 2SC1907 30 19 50 0.3 1100 10 1 To-92 61 東芝 2SC1236 20 15 30 0.2 6500 10 0.8 ﾏｲｸﾛﾃﾞｨｽｸ 入手困難 NEC 2SC5337 30 15 250 2 6000 50 Cre1.4 miniPower 86 日立 2SC3337 20 15 100 0.4 4400 50 1.5 To-92 110 NEC 2SA1206 15 15 50 0.6 1800 10 3 To-92 99 NEC 2SA1459 15 15 50 0.25 1800 10 3 SST 44 NEC 2SA1462 15 15 50 0.2 1800 10 3 SC59 55 三洋 2SA1763 15 15 200 0.15 1000 10 1.8 SC70 53 東芝 2SC387A 30 15 50 0.25 1000 8 1.2 To-92 33 東芝 2SC385A 30 15 20 0.2 800 8 <1.5 ｼﾙｸﾊｯﾄ 66 NEC 2SC2901 40 15 200 0.6 750 10 1.8 To-92 33 NEC 2SC2759 30 14 50 0.15 2000 5 1 SC59 11 NEC 2SC1424 30 14 50 0.25 2000 10 1.1 To-18 Can 220 NEC 2SC2026 30 14 50 0.25 2000 10 Cre0.75 To-92 21 NEC 2SC2338 25 12 60 10000 30 0.18 十字型 入手困難 NEC 2SA1977 20 12 50 0.2 8500 20 0.5 SC59 入手困難 NEC 2SC2585 25 12 65 0.4 8500 7 0.2 十字型 641 NEC 2SC3358 20 12 100 0.25 7000 20 Cre0.5 十字型 107 NEC 2SC3356 20 12 100 0.2 7000 20 Cre0.55 SC59 20 東芝 2SC5064 20 12 30 0.15 7000 10 0.7 SC59 4.4 東芝 2SC3606 20 12 80 0.15 7000 20 1 SC59 39 東芝 2SC5085 20 12 80 0.1 7000 20 1 SC70 5.5 NEC 2SC3355 20 12 100 0.6 6500 20 Cre0.65 To-92 21 NEC 2SC3357 20 12 100 2 6500 20 Cre0.65 miniPower 42 NEC 2SC4703 25 12 150 2 6000 50 2.5 miniPower 25 NEC 2SA1978 20 12 50 0.2 5500 15 0.5 SC59 入手困難 NEC 2SC2570A 25 12 70 0.6 5000 20 Cre0.7 To-92 33 NEC 2SC1988 25 12 70 0.35 4500 20 Cre0.6 To-18 Can 入手困難 松下 2SC3110 15 12 30 0.2 4500 20 <1.2 SC59 10 NEC 2SA800 20 12 30 0.25 2000 10 0.9 To-18 Can 220 三洋 2SC5276 20 10 30 0.2 11000 10 0.45 SOT23-4 入手困難 NEC 2SC3585 20 10 35 0.2 10000 10 Cre0.3 SC59 21 東芝 2SC4317 20 10 40 0.15 9800 20 0.65 SC59 22 NEC 2SC4094 20 10 65 0.2 9000 20 Cre0.8 SOT23-4 27.5 NEC 2SC2367 20 10 80 0.58 8000 20 Cre0.4 十字型 110 日立 2SC5081 15 8 50 0.1 13500 20 0.75 SC70-4 44 日立 2SC5050 15 8 50 0.15 11200 20 1.1 SC59 44 東芝 2SA1161 15 8 30 0.2 3500 10 0.95 To-92 55 NEC 2SC4957 9 6 30 0.18 12000 10 Cre0.5 SOT23-4 44 　　　　使用素子の知識の目次に戻る　　　　アンプ設計のTOPに戻る
